LDM 增材制造系統（Nano Dimension）
DragonFly LDMTM（無人值守?cái)?shù)字化制造）是一款復合材料精密增材制造系統，適用于電子產品原型的快速制造及小批量生產。該系統可打印納米銀導電材料AgCite Ink及介電材料Dielectric Ink，應用壓電噴墨技術，能夠在數小時內生產出專業的電子產品。
DragonFly LDMTM（無人值守?cái)?shù)字化制造）增材制造系統能夠打印全部電子產品特征，包括導通孔、鍍通孔等，無需刻蝕、鉆孔、電鍍等工藝，同時可實現側裝、焊接等功能，其機械準確度可達到1微米，介電常數2.9 @ 200 MHz ~ 2.69 @ 2 GHz，構建體積160mm×160mm×3mm。

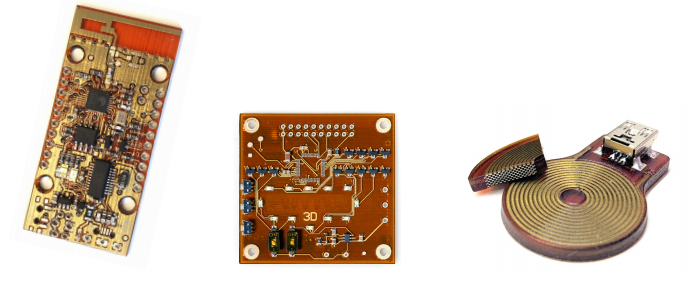

打印樣品
設備參數
沉積技術 | 按需壓電噴墨 |
打印頭數量 | 2 （每種材料1個） |
最小導電層厚度 | 17微米 |
最小介電層厚度 | 35微米 |
打印材料 | AgCite Ink/Dielectric Ink |
相對于銅的導電率 | 達到30% |
介電常數 | 2.9 @ 200 MHz ~ 2.69 @ 2 GHz |
構建體積 | 160mm×160mm×3mm |
機械精度 | 0.001mm（1微米） |
軟件 | 專用DragonFly和Switch |
外部文件兼容性 | Gerber |
操作系統 | Windows |
網絡連接 | 以太網TCP/IP 10/100/1000 |
可用性 | > 85% |
外形尺寸 | 1400mm×800mm×1800mm |
重量 | 520kg |
電源 | 230VAC,20A,50-60Hz（必須使用UPS） |
操作溫度 | 64℉(18℃) ~72℉(22℃) |
操作濕度 | 35%~55% |
法規遵從性 | UL,CE,FCC |
