曲面電子打印裝備介紹
曲面電子器件3D打印系統
——型號：5X-3DPES
產品概述：
曲面電子器件3D打印系統 是一款綜合型曲面復合打印裝備，可打印納米級顆粒墨水、UV打印墨水，微米級高粘度流體、非牛頓流體等流體類高性能材料，裝備搭載在線UV、NIR固化系統，配備在線檢測、視覺觀測功能模塊，能實現基于CAM打印運動軌跡的快速打印成型。
裝備性能：
精度更高，裝備整體采用大理石主體結構，安裝基準面精度達到0級，設有抗震動結構，有效提高裝備精度，直線軸采用全閉環光柵尺反饋，回轉軸采用高精度旋轉編碼器反饋，設備采用采用具有RTCP運動算法的總線多軸聯動運動控制系統，實現打印位置精準控制。
功能更全面：按需壓電噴射、擠壓直寫成型、曲面隨形運動、集成在線固化系統、自定義打印策略規劃等；
技術更先進：國內領先微液滴精準控制、微米級精準控制、雙材料混合成型、擠壓微滴覆蓋全粘度流體；
供料粘度范圍廣：可實現納金屬墨水（固化量30%-70%），石墨烯墨水，UV介電墨水的精確供給，打印更流暢。
典型應用:
印刷電子：柔性印刷電子、薄膜器件、納米金屬導線、電容、電阻、電感、電極、RFID、透明導電薄膜、共形天線等；
顯示器件：OLED柔性顯示、熒光染料、彩色濾光片；
生物醫藥：生物傳感器、醫學點樣、定量藥物噴射等；
設備參數：
型號 | |
整體尺寸： | 1600*1400*2700mm |
重量： | 1600Kg |
功耗 | 功率：4KW 電壓：220V/50~60Hz |
有效打印范圍： | 五面體打?。褐睆?/span>200×高300mm圓柱 |
細長件側壁打?。?span style="font-family: 宋體; text-align: center;">直徑300×高200mm圓柱 | |
負載重量： | 10kg |
X/Y/Z軸定位精度 | ±10μm |
X/Y/Z軸重復定位精度： | ±5μm |
A/C軸定位精度 | ≤±25" |
A/C軸重復定位精度： | ≤±5" |
A/C運動范圍 | A軸行程：-90°~90°，C軸 360° |
打印頭數量： | 標配3個（單孔壓電噴墨頭&微筆直寫打印頭&壓電閥打印頭）,可擴展其他打印頭 |
噴墨打?。?/span> | 最小線寬100μm±30μm， |
單層厚度：0.2~0.3μm | |
可選壓電噴頭直徑：φ30μm~φ80μm | |
直寫打?。?/span> | 最小線寬200μm±20μm |
最小單層厚度：10~20μm | |
可選直寫針頭直徑：φ0.10mm，φ0.15mm，φ0.20mm | |
固化模塊： | UV/NIR/熱固化 |
送料系統： | 標配20mL墨盒、連續供墨，可支持UV墨水、碳漿、熱敏樹脂等 |
UV： | 365nm/395nm，光強：10w/cm2 |
NIR： | 830nm~1024nm，功率：200W |
環境溫度： | 18~25℃ |
濕度： | 30~60% |

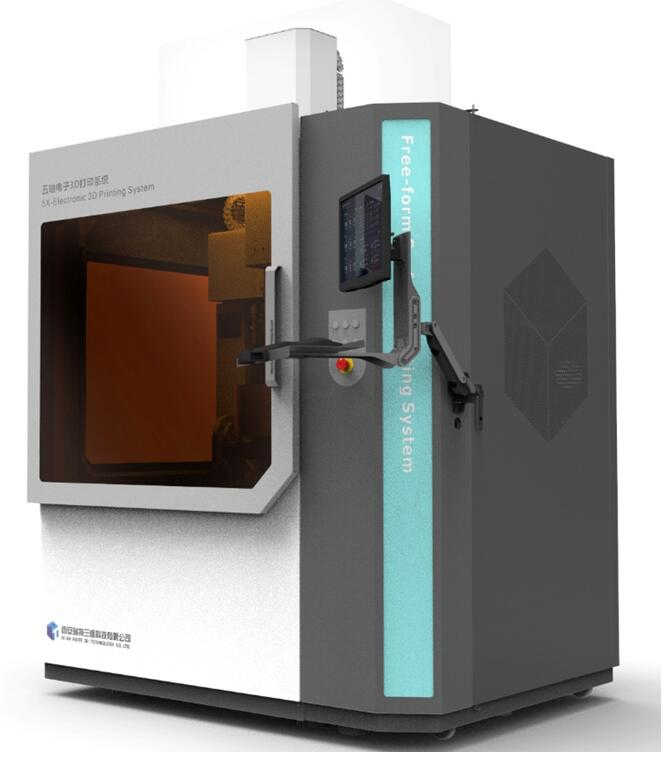

設備外觀：
曲面電子器件3D打印系統（型號：5X-3DPES）
典型產品應用：

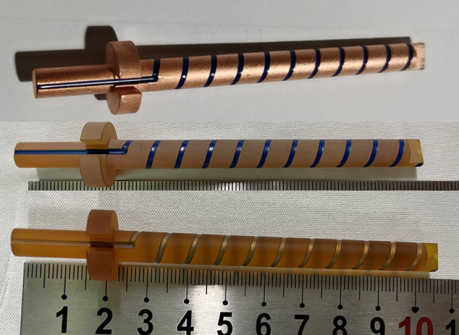

曲面打印光刻膠

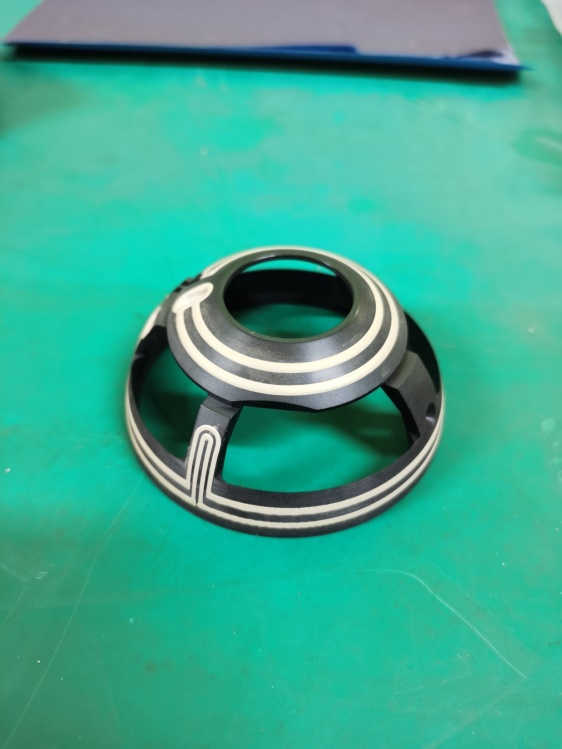

球面打印銀導線

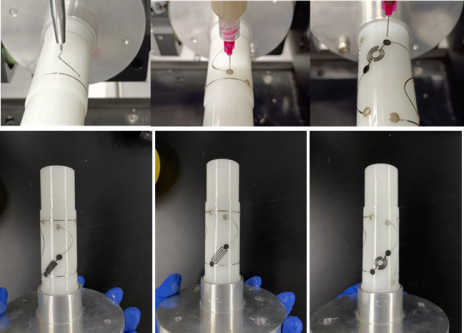

曲面多材料打印
